見えている形が、そのまま出力される。
ビューアの描画とDXFの書き出しは、同じ内部データを使っている。画面で確認した輪郭と、ファイルの中身は常に一致する。

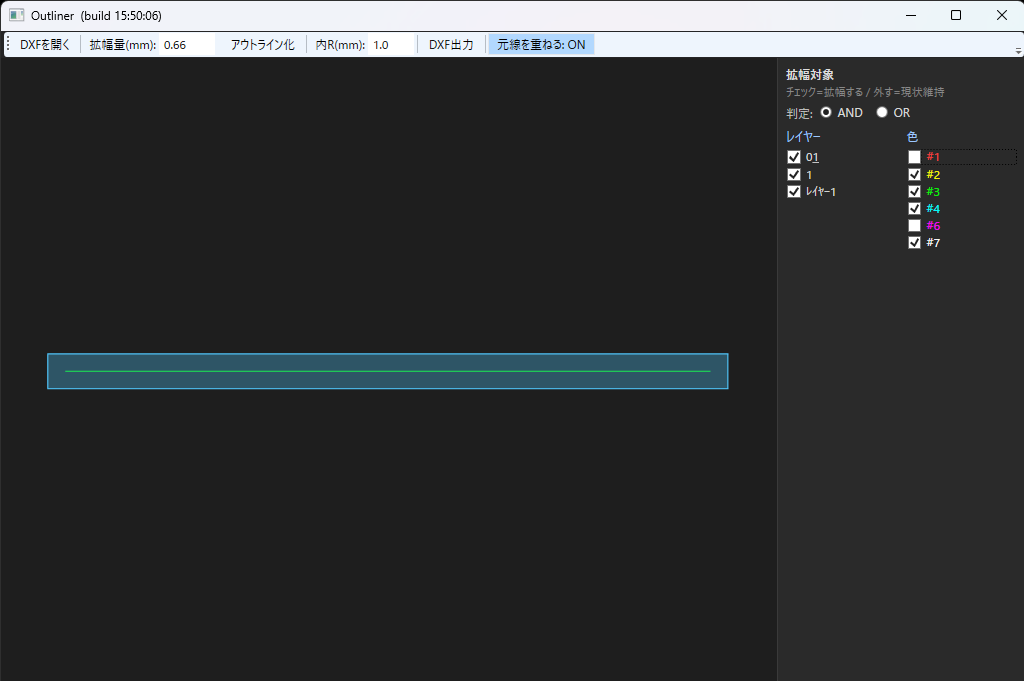

詳細 A全体表示

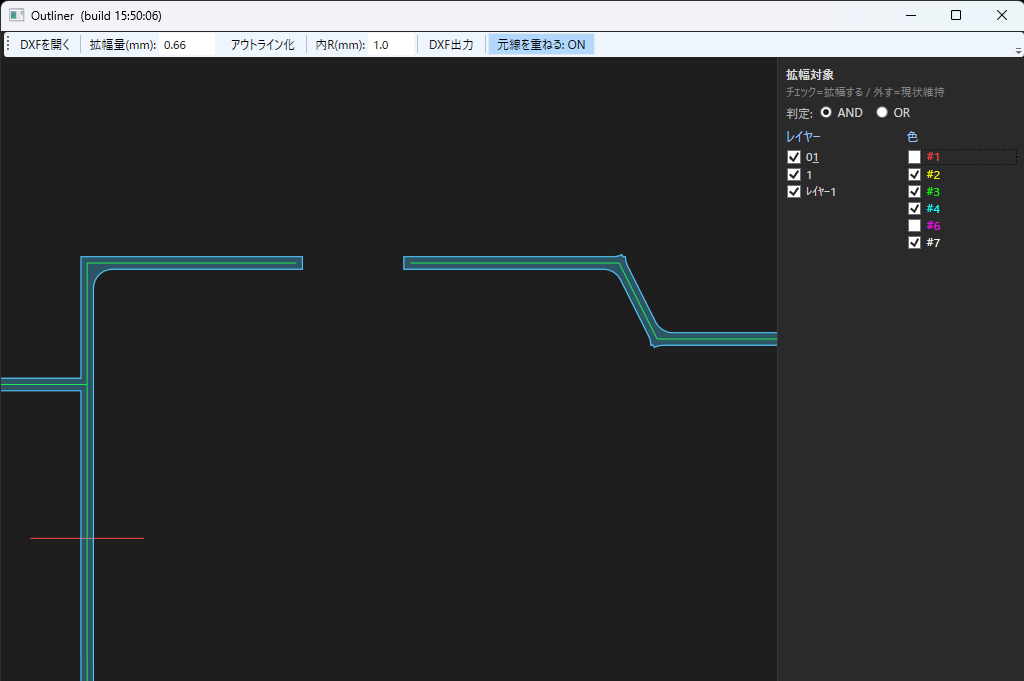

詳細 B拡幅と現状維持

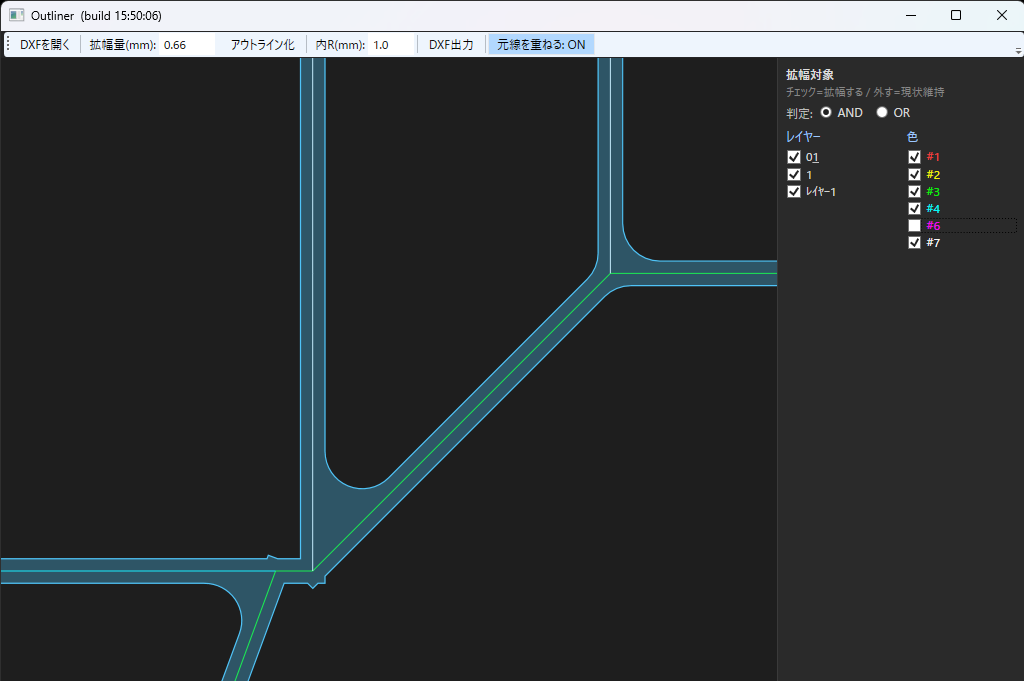

詳細 C合流と内R

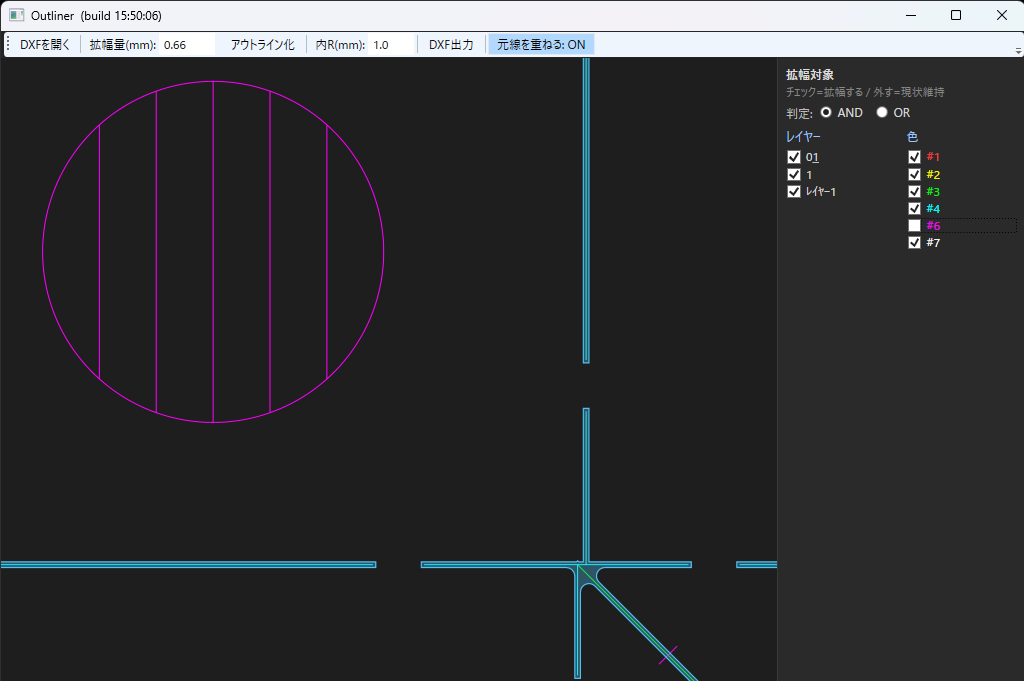

詳細 D色で対象を分ける
- 左ドラッグ
- 範囲ズーム
- 右ドラッグ
- 移動
- ホイール
- 拡大・縮小
- 右ダブルクリック
- 全体表示
仕様
| 出力形式 | DXF R12（AC1009） |
|---|---|
| 出力エンティティ | LINE / ARC / CIRCLE |
| 対応エンティティ | LINE / ARC / CIRCLE / POLYLINE — レイヤー・色による選択の対象 |
| 出力先 | 読み込み元と同じフォルダ／<元名>_outline.dxf |
| 動作環境 | Windows デスクトップ（WPF） |
